- 介绍说明

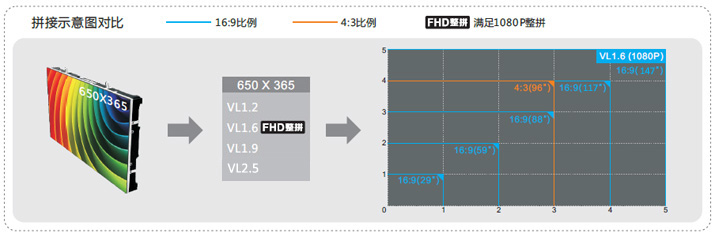

拼接成本低，采用16:9宽高比设计，能快速高效的拼成4:3或16:9的高清大屏。

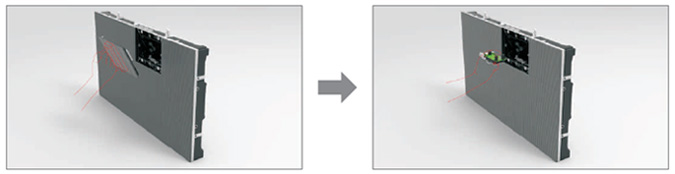

支持模块、电源、系统以及配电完全前/后维护，适应于各类空间受限的使用环境。

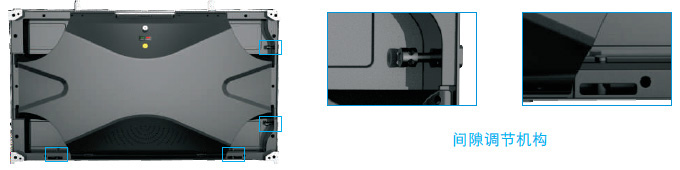

支持模组缝隙前后微调，有效消除模组拼接而产生的亮暗线，保证完美无缝显示。
无拼缝、超宽视角，亮度色度均匀不偏色
广播级色域，色温智能可调
亮度适中，长时间观看不疲劳
超高刷新显示，换帧速度快，消除重影无拖尾
显示单元灵活小巧，平面、弧面，流畅拼接
J-SPWM低亮高灰无损技术，解决行业难题，傲视同行
J-Smooth精度控制技术，确保屏体平整无缝
故障仅需维护单个LED像素或单个模块，维护成本低、速度快
独创的大功率集中供电设计，低损耗超高转换率，节能30%
对各类空间受限场所，与DLP相比，安装空间占用更小
凭借先进的工艺设计布局和选材，小间距屏的使用寿命平均可达6-8年
J-Structure新结构设计理念，有效控制温升，运行稳定
直流低压供电，自然散热、无风扇，工作零噪音
高散热面板处理技术，散热快，寿命更长
J-Stable高可靠性供电技术，冗余N+1备份模式，通讯级电源，永不断电
双信号热备份，故障自动切换，确保画面稳定可靠
强弱电分离，显示单元无强电，支持热插拔抢修，无需关屏安全快捷。
加密防黑客技术，避免信号恶意切断及输入，确保安全。
- 产品参数
![]()
1、 产品技术参数表
参数名称 | 产品参数 | |
模组组成 | 像素结构 | SMD1010带面罩/1515不带面罩 三合一LED |
像素间距（mm） | 1.923 | |
模组分辨率（W×H） | 104×78 | |
模组尺寸（mm） | 200（W）×150（H） | |
模组重量（kg） | 0.3 | |
模组最大功耗（W） | 11 | |
箱体组成 | 箱体模组组成（W×H） | 2×1 |
箱体分辨率（W×H） | 208×156 | |

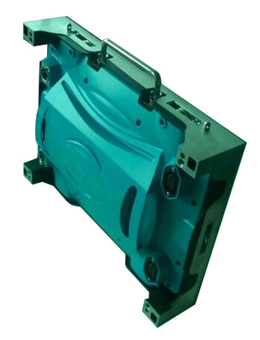

箱体尺寸（mm） | 400（W）×300（H）×66（D） | |
箱体面积（m2） | 0.12 | |
箱体重量（kg） | 4.6 | |
箱体像素密度（点/m2） | 270422 | |
箱体平整度（mm） | ≤0.2 | |
维护方式 | 后维护 | |
箱体形成 | 压铸铝 | |
光学参数 | 单点亮度校正 | 有 |
单点色度校正 | 有 | |
白平衡亮度（nits） | ≥850-1000 | |
色温（K） | 3200—9300可调 | |
视角（水平/垂直°） | 160/120 | |
发光点中心距偏差 | <3% | |
亮度/色度均匀性 | ≥97% | |
对比度 | 4000:1 | |
电气参数 | 峰值功耗（W/箱体；W/m2） | 700 |
平均功耗（W/箱体；W/m2） | 280 | |
供电要求 | AC90~264V，频率47-63（Hz） | |
安全特性 | GB4943/EN60950 | |
处理性能 | 换帧频率（Hz） | 50&60 |
驱动方式 | 恒流驱动，26扫 | |
灰度级别 | 16384 | |
刷新率（Hz） | ≥3000 | |
颜色处理位数 | 16bit | |
模组自带掉电存储功能 | 保存亮度、色度校正数据，模组参数 | |
视频播放能力 | 2K高清，4K超高清画面 | |
使用参数 | 寿命典型值（hrs） | 50,000H |
工作温/湿度范围（℃/RH） | -10 –40 / 10%-80%RH（无结露） | |
存储温/湿度范围（℃/RH） | -20– 60 / 10%-85%RH（无结露） | |
适用标准 | CCC，TUV-CE，ETL等依测试标准 | |

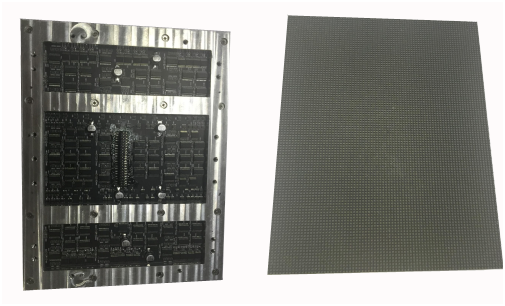

1、 模组尺寸图
（单元板正反面图）

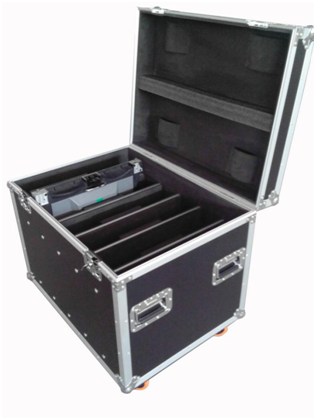

三、包装方式
包装采用航空箱，中性包装，内含珍珠棉，有效避免在搬运，运输途中由于碰撞导致的产品损伤。
